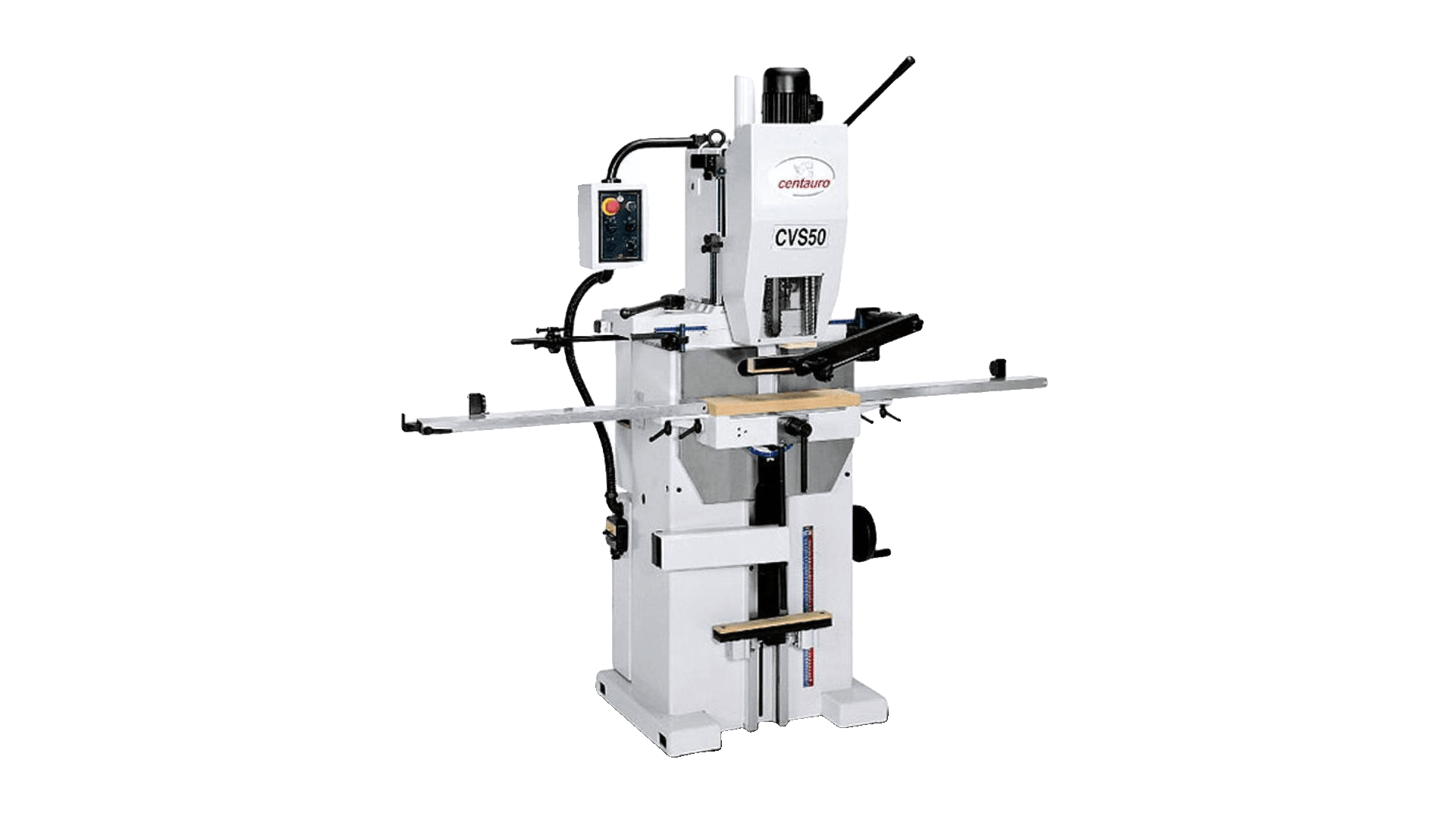

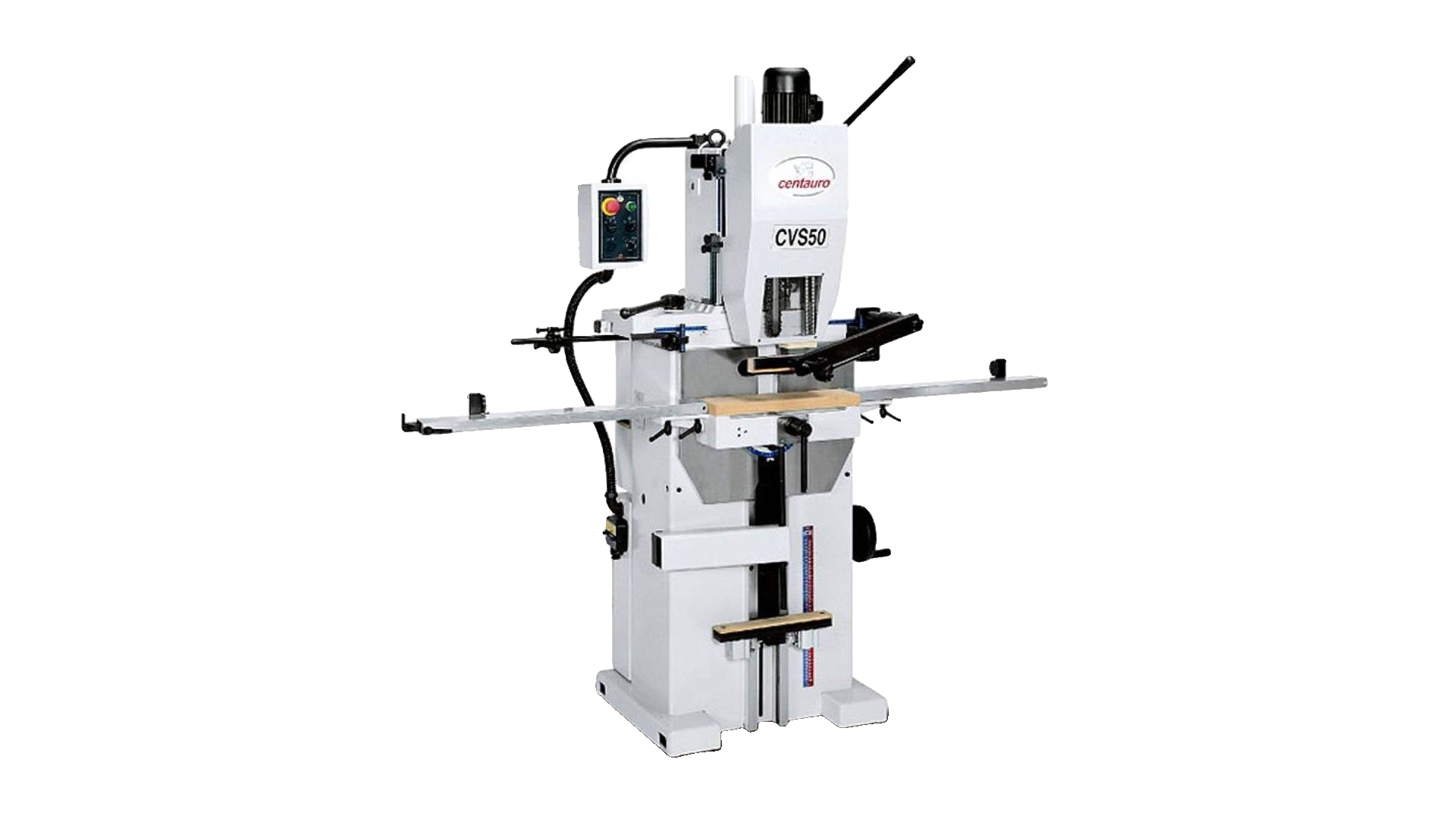

CVS

GLAVNE ZNAČILNOSTI:

• Varjen jeklen okvir, ki zagotavlja maksimalno moč in stabilnost stroja

• Glava, voz in delovna miza so iz litega železa

• Delovna glava se pomika na prizmatičnih vodilih iz litega železa

• Enota za vertikalna vretena ima zaporo in se lahko zaklene

• Horizontalna enota vretena za vrtanje izvrtin za ključe in kljuke

• Sistem za dvig delovne glave s plinskim vzmetenjem

• Mehansko vpenjanje prednjega obdelovanca

• Pnevmatsko kontrolirana majhna dvižna mizica in zaklep vrat.

• Odsesovalno ustje fi 60mm



STANDARDNA OPREMA:

Avtomatska črpalka za mazanje

Mehanski primež sprednjega obdelovanca

Pnevmatsko kontrolirana majhna mizica in zaklep vrat

Aluminijast podaljšek mize s stop okvirjem

Stikalo za zaustavitev v sili

Referenčna/dolžinska palica za vodoravno pozicioniranje vrat

Pištola s stisnjenim zrakom za čiščenje stroja

Servisni ključi



Tehnične karakteristike:

Max. globina utora: 150mm

Max. dolžina utora: 340mm

Vzdolžni hod: 300mm

Prečni hod: 80mm

Rotacija glave: +-45°

Max. višina okenskega kosa na mizi: 280mm

Max./min. vrata/okvir višina: 1000/600mm

Dimenzije delovne mize: 460x135mm

Nagib delovne mize: +-45°

Moč motorja verižnega rezkarja: 3HP (2,2kW)

Odsesovalno ustje: 1x fi 60mm

Skupne dimenzije: 1922x1400x1026mm

Neto teža: 510 kg

Zvočne emisije: 104.1dB (A)

Zvočne emisije na mestu operaterja: 96.9 dB (A)



ENOTA VERTIKALNEGA VRETENA

Vertikalni hod: 60mm

Razdalja vreten: 80mm

Hitrost vreten: 7500 obratov na minuto

Moč motorja vretena: 0,75Hp (0,55kW)



ENOTA HORIZONTALNEGA VRETENA

Prečni hod: 140mm

Razdalja vreten: min 56/ max 130mm

Hitrost vreten: 8000 obratov na minuto

Moč motorja vreten: 3HP (2,2kW)

Moč motorja za osciliranje: 0,33HP (0,25kW)
